焊锡球（Solder Balls）是电子制造中关键的连接材料，主要用于半导体封装、表面贴装技术（SMT）及精密焊接等领域。其种类多样，

根据合金成分、用途、尺寸及工艺特性可分为不同类型，以下是详细分类及用途说明：

一、焊锡球的种类

1. 按合金成分分类

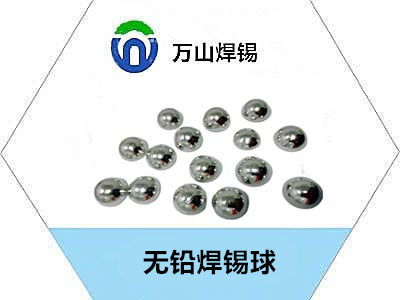

（1）无铅焊锡球

成分：主要包括锡 - 银 - 铜（SnAgCu，简称 SAC）、锡 - 铜（SnCu）、锡 - 银（SnAg）等环保合金。

常见配比：SAC305（Sn96.5Ag3.0Cu0.5）、SAC405（Sn95.5Ag4.0Cu0.5）、SnCu0.7 等。

特点：符合 RoHS、WEEE 等环保标准，无铅毒性，熔点通常在 217℃~227℃之间，适用于高温焊接需求。

应用：主流电子封装（如 BGA、CSP）、消费电子（手机、电脑）、汽车电子、医疗设备等。

（2）有铅焊锡球

成分：以锡 - 铅（SnPb）合金为主，常见配比如 Sn63Pb37（共晶合金，熔点 183℃）。

特点：焊接工艺成熟，润湿性好，成本较低，但含铅不环保，逐渐被无铅工艺替代。

应用：部分传统电子维修、非环保要求的工业设备、低端消费电子（逐步淘汰）。

2. 按用途与工艺分类

（1）BGA/CSP 封装用焊锡球

特点：尺寸精密（直径通常为 0.1mm~1.27mm），表面洁净度高，用于球栅阵列（BGA）和芯片级封装（CSP）的互连。

合金：以无铅 SAC 系列为主，部分特殊场景使用 SnPb 或高银合金（如 Sn3.5Ag）。

应用：半导体芯片封装（如 CPU、存储芯片）、智能手机主板、物联网模块等。

（2）SMT 表面贴装焊锡球

特点：用于表面贴装元件的焊接，尺寸稍大（直径 0.5mm~2mm），可手工或机器贴装。

应用：LED 灯珠焊接、功率器件（如 MOS 管）、传感器模块等。

（3）微电子及倒装芯片（Flip Chip）焊锡球

特点：超微型焊锡球（直径 < 0.1mm，如 50μm~100μm），用于芯片与基板的直接互连，工艺精度要求极高。

合金：多采用高纯度 SnAg 或电镀镍 / 金的复合结构，以提升可靠性。

应用：先进封装技术（如 2.5D/3D 封装）、MEMS 传感器、射频芯片等。

（4）高温 / 低温焊锡球

高温型：如 SnAgCuNi（熔点 > 250℃），用于需要耐高温的场景（如汽车引擎电子、工业设备）。

低温型：如 SnBi 系列（Sn58Bi，熔点 138℃），用于返修工艺或热敏元件焊接（如柔性电路板、传感器）。

3. 按表面处理分类

（1）镀镍（Ni）/ 镀金（Au）焊锡球

特点：在锡球表面电镀镍或金层，增强抗氧化性和焊接润湿性，防止合金氧化影响焊接质量。

应用：高可靠性场景（如航空航天、医疗设备）、镀金基板的焊接。

（2）预成型焊锡球

特点：预先制成特定形状（如半球形、圆柱形），用于特殊结构的焊接（如通孔元件、三维封装）。

二、焊锡球的主要用途

1. 电子封装与半导体行业

BGA/CSP 封装：作为芯片与基板之间的互连媒介，形成阵列式焊点，支撑芯片的电气连接和机械固定。

倒装芯片技术：通过微型焊锡球实现芯片与基板的直接焊接，缩短信号路径，提升高频性能。

先进封装：在扇出型封装（Fan-Out）、系统级封装（SiP）中用于多芯片互连，满足小型化、高性能需求。

2. 消费电子与通信设备

智能手机 / 电脑主板：焊接处理器、存储器、射频元件等高密度集成器件。

5G 通信模块：用于射频芯片、天线模块的精密焊接，要求焊锡球尺寸小、可靠性高。

3. 汽车电子与工业设备

汽车 ECU / 传感器：耐高温焊锡球（如 SAC305）用于引擎控制单元、车载摄像头等，需耐受振动和高低温冲击。

工业控制板：焊接功率器件（如 IGBT 模块），要求焊点具有高机械强度和抗疲劳性。

4. LED 与显示技术

LED 灯珠焊接：使用 SnAgCu 或 SnBi 焊锡球连接芯片与支架，兼顾导电性和散热性。

Mini/Micro LED 封装：超微型焊锡球（直径 < 50μm）用于芯片与基板的精准互连，推动显示技术的高密度化。

5. 维修与返修工艺

电路板返修：低温焊锡球（如 SnBi）用于拆除或更换损坏元件，避免高温对周边器件的损伤。

手工焊接：较大尺寸的焊锡球用于实验室或小批量生产中的精密元件焊接（如 QFP、SOP 封装）。

6. 特殊领域应用

航空航天与军工：镀金焊锡球用于高可靠性器件（如导弹制导芯片），确保长期服役的稳定性。

医疗设备：无铅、无卤素焊锡球用于植入式设备（如心脏起搏器），符合生物相容性和环保要求。

三、关键参数与选型建议

合金成分：根据环保要求（无铅 / 有铅）、工作温度（高温 / 低温）选择合适配比。

尺寸精度：微电子封装需微米级精度，常规 SMT 可选 0.5mm 以上规格。

表面处理：镀金 / 镍层可提升抗氧化性，适用于高可靠性场景。

认证标准：优先选择通过 RoHS、ISO 等认证的产品，确保符合行业规范。

焊锡球的性能直接影响电子设备的可靠性和寿命，随着半导体封装向小型化、高密度化发展，高精度、高可靠性的焊锡球（

如纳米级合金、复合镀层）将成为未来趋势。
